尼龙（PA）作为一种高性能工程塑料，广泛应用于汽车、电子、机械等领域。其注塑成型工艺对温度、压力、模具设计等参数极为敏感，需结合材料特性与产品需求精准控制。以下是PA料注塑的核心工艺参数及操作要点，涵盖PA6、PA66、玻纤增强PA等常见类型。
一、材料特性与工艺挑战
PA料的独特性能决定了其注塑工艺的复杂性：
高吸湿性：PA6和PA66的吸水率可达1.5%-3%，未充分干燥会导致熔体降解，制品出现气泡、银纹或强度下降。
结晶性：PA6结晶度约30%，PA66达50%，结晶过程伴随明显收缩（收缩率0.5%-2.5%），易引发翘曲变形。
耐温差异：PA6热变形温度约80°C，PA66约100°C，玻纤增强后（如PA66+30%GF）可提升至200°C以上。
流动性特点：纯PA熔体粘度低，但添加玻纤后流动性显著下降，需调整温度和压力参数。
常见问题：表面浮纤、缩痕、黄变、熔接线明显等，需通过工艺优化解决。
二、核心工艺参数与操作要点
1. 原料干燥处理
PA料注塑前必须彻底干燥，否则水分在高温下会引发水解反应：
干燥温度：PA6建议80-100°C，PA66需100-120°C，耐高温PA（如PA46）可升至120-140°C。
干燥时间：料层厚度≤25mm时干燥4-6小时，＞25mm则需6-8小时。
设备要求：采用除湿干燥机（露点≤-40°C），干燥后立即使用或密封保存，暴露空气中超过30分钟需重新干燥。
2. 料筒温度分段控制
料筒温度直接影响熔体流动性和材料降解风险：
后段（进料区）：PA6设为230-250°C，PA66设为250-270°C，玻纤增强PA需提高10-20°C（如PA66+30%GF后段温度260-280°C）。此阶段需避免过早熔融导致喂料不畅。
中段（压缩区）：PA6设为240-260°C，PA66设为260-290°C。此阶段促进材料均质熔融，消除未熔晶核。
前段（计量区）：PA6设为250-270°C，PA66设为270-310°C，玻纤增强PA需280-320°C。熔体温度需严格控制在降解温度以下（PA66降解温度约320°C）。
注意事项：
不同品牌材料温度差异较大，如杜邦Zytel® PA66建议前段温度285-305°C；
开放式喷嘴需独立控温，通常比前段低10-20°C（PA6喷嘴240-260°C，PA66喷嘴260-280°C），防止流涎或冷料堵塞。
3. 模具温度设定
模具温度影响结晶度、收缩率和表面质量：
未增强PA：PA6模温60-90°C，PA6模温80-120°C。低模温适用于快速成型，但可能导致收缩不均；高模温（＞100°C）可提升表面光泽，减少内应力。
玻纤增强PA：模温需提高至80-140°C（PA6+GF模温80-120°C，PA66+GF模温100-140°C），以改善玻纤分布，降低浮纤率。
厚壁或高精度件：模温需≥100°C，配合延长保压时间（15-25秒）以补偿收缩。
4. 注射与保压参数
注射压力：60-120 MPa，玻纤增强PA需提高至100-150 MPa。薄壁件或复杂结构可适当加压。
注射速度：纯PA适用中高速，玻纤增强PA建议中速（避免玻纤过度取向导致各向异性）。
保压压力：注射压力的40%-60%，过高易导致内应力，过低则缩痕明显。
背压：0.5-2.0 MPa，用于提升熔体均质性，防止玻纤团聚。
5. 成型周期管理
冷却时间：占总周期的30%-50%。壁厚2mm的制品约需10-20秒，4mm厚件需30-40秒。
总周期：PA6约20-40秒，PA66约25-50秒，玻纤增强件延长10%-20%。
三、典型问题与解决方案
表面浮纤
原因：玻纤与基体结合力不足，或剪切力过大导致纤维外露。
对策：提高模温至120-140°C，降低注射速度，采用低剪切螺杆（压缩比2.2:1）。
气泡与银纹
原因：材料干燥不充分或料斗回潮。
对策：延长干燥时间至8小时，使用除湿干燥机，料斗加盖并充干燥氮气保护。
翘曲变形
原因：冷却不均或收缩率差异。
对策：均衡模具冷却水道设计（模温差≤10°C），增加保压时间（厚壁件保压15-25秒）。
黄变或降解
原因：料筒温度过高或熔体停留时间过长。
对策：降低前段温度10-20°C，清理料筒残料，缩短熔体停留时间（＜5分钟）。
熔接线明显
原因：熔体前锋汇合不良或温度不足。
对策：提高模温20-30°C，增加注射速度或压力，优化浇口位置以减少熔接线数量。
四、设备与模具设计建议
注塑机选择：
螺杆长径比18-22，压缩比2.5-3.0，优先选用氮化钢或双金属料筒以抵抗玻纤磨损。
锁模力需按投影面积计算，通常比通用塑料（如PP）提高20%-30%。
模具设计要点：
浇口：优先采用扇形浇口或点浇口（直径≥1.5mm），减少纤维取向导致的各向异性。
排气：排气槽深度0.02-0.04mm，每30mm²设置一个排气点，防止困气烧焦。
表面处理：型腔镀铬或渗氮，提高耐磨性（应对玻纤磨损）和脱模性能。
五、应用场景与工艺调整

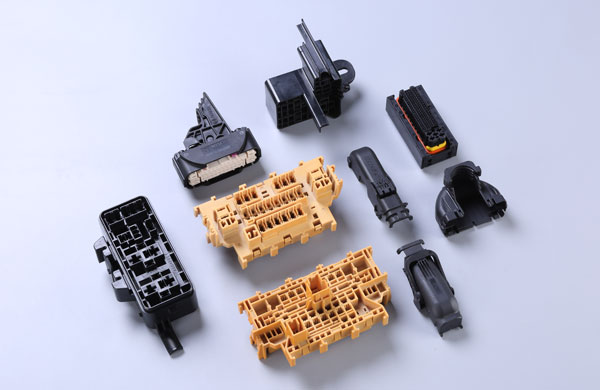

汽车部件（PA66+35%GF）
工艺：前段温度300°C，模温120°C，注射压力110 MPa，保压时间12秒。
结果：拉伸强度＞180 MPa，耐温200°C，浮纤率＜3%。
电子连接器（PA6+15%GF）
工艺：前段温度270°C，模温80°C，注射速度设为中速（60%最大速度）。
结果：尺寸公差±0.05mm，满足USB接口插拔寿命＞10,000次。
PA料注塑的核心在于干燥彻底、温度精准控制与模具热平衡。针对不同材料类型（如PA6、PA66、玻纤增强、阻燃改性），需动态调整工艺参数，并通过模流分析（Moldflow）优化浇注系统。尼龙注塑加工生产高精度制品时，建议定期校验工艺稳定性，并采用在线监测设备（如红外测温仪）实时管控熔体状态。通过工艺与设备的协同优化，PA料制品可实现从日常用品到高端工业场景的全方位覆盖。
