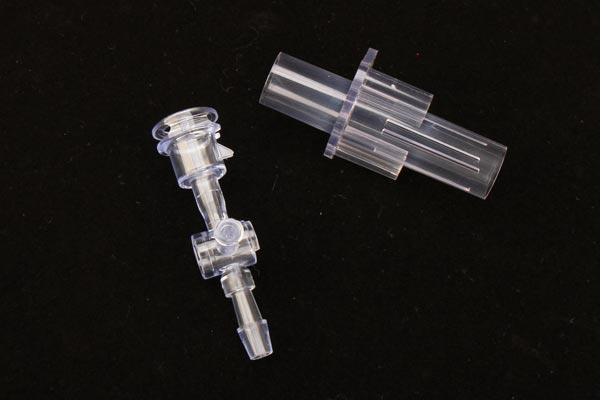

透明塑料注塑因其对制品透光率和表面质量的严苛要求，在生产过程中面临诸多挑战。从原材料到成品，每个环节都需精细把控，以确保最终产品符合高标准。以下将围绕透明塑料注塑的常见问题，从多个关键方面展开详细阐述。
原材料把控：纯净度是透明度的基石
透明塑料零件对透光率要求极高，任何杂质都可能影响产品的透明度。在储存、运输和喂料过程中，必须确保原料清洁无污染。原料中的水分是个大隐患，加热后会使原料变质，所以干燥处理必不可少。干燥时，输入的空气要经过过滤和除湿，防止原材料受到二次污染，为高质量注塑奠定基础。
设备维护：清洁与温度控制并重
料桶、螺杆及其附件的清洁至关重要。为防止螺杆及附件凹槽中的原材料或杂质污染，特别是热稳定性较差的树脂，使用前后都要清洗螺杆，避免残留杂质影响后续生产。在暂时关闭设备时，为防止原料在高温下长时间停留而降解，应及时降低烘干机和桶的温度，保障设备稳定运行。
模具与产品设计：科学设计成就优质成型
模具设计和产品设计对透明塑料的成型质量影响巨大。为防止流动不良或冷却不均导致塑料成型不良、表面缺陷和变质，设计时需注意以下几点：
- 壁厚与脱模斜度：壁厚应尽可能均匀，脱模斜度要足够大，以确保制品顺利脱模，避免因脱模困难造成表面损伤。
- 圆滑过渡：产品各部位应圆滑过渡，防止出现尖角，因为尖角处容易产生应力集中，影响制品质量。
- 浇口与流道设计：浇口和流道应尽可能宽大，浇口位置要根据收缩凝结过程合理确定，保证塑料能够顺利、均匀地充模。
- 模具表面质量：模具表面要光滑，粗糙度低，这样可以使制品表面更加平整、光亮。
- 排气槽设置：排气槽必须足够大，能够充分排出熔体中的空气和气体，避免制品内部产生气泡等缺陷。
注塑成型工艺：精细调控保障质量
在透明塑料注射成型过程中，工艺参数的调整对减少内应力和表面质量缺陷起着关键作用：
- 设备选择：采用专用螺杆和带独立温控喷嘴的注塑机，能够更好地控制塑料的熔融和注射过程。
- 注射温度：注射温度应尽可能高，但要低于分解温度，以提高塑料的流动性，同时避免塑料分解产生杂质。
- 注射压力：注射压力要较高，以克服熔体的高粘度，但如果压力过高，产生的内应力会引起内部变形，导致难以脱模，因此需要合理控制。
- 注射速度：在充模充分的情况下，注射速度一般要低，最好采用慢 – 快 – 慢多阶段注射，以保证制品质量均匀。
- 保压时间和成型周期：在完全填充的情况下，要确保不产生凹痕或气泡；保压时间应尽可能短，以减少熔体在桶内停留的时间，降低塑料降解的风险。
- 模具温度：模具的冷却对质量影响很大，必须对模具温度进行精确控制，以保证制品的尺寸稳定性和表面质量。
此外，在注射成型过程中应尽量少使用脱模剂，防止表面质量恶化。
不同透明塑料的注塑特性与工艺要点
PMMA
PMMA粘度高、流动性差，因此需要高温和高注入压力。注射温度的影响大于注射压力，但较高的注射压力有利于提高产品的收缩率。其注射温度范围较宽，熔融温度为160℃，分解温度为270℃，可通过提高注入温度来改善流动性。不过，PMMA存在冲击性差、耐磨性差、易划伤、易脆等常见缺陷，可通过提高模具温度和优化冷凝工艺来克服。
PC
与PMMA相比，PC注入温度调节范围较窄。注射压力对流动性的影响不大，但由于粘度大，注入压力仍然较大。为防止内应力，应尽量缩短保压时间。PC产品收缩小、尺寸稳定，但内应力大、易开裂，可通过提高温度而非压力来改善流动性，同时提高模具温度、优化模具结构并进行后处理，以减少开裂的可能性。当注射速度较低时，浇口易出现波纹等缺陷，需分别控制喷管温度，保持模具温度高，减小流道和浇口阻力。
PET
PET成型温度高，温度调节范围窄（260 – 300℃），熔炼后流动性好但加工性差，喷嘴内常加装防涎流装置。注射后机械强度和性能不高，必须通过拉伸和改性来提高。模具温度应较高，否则会造成表面光泽差和脱模困难。
透明塑料注塑是一个复杂的系统工程，需要从原材料、设备、模具、产品设计到注塑成型工艺等多个方面进行综合把控。只有严格遵循各项要求，精细调整工艺参数，才能生产出高质量的透明塑料制品，满足市场对高品质透明塑料产品的需求。
